光伏系统如何合理选取电缆

2024-12-31

直流电缆的选取

直流电缆安装在室外。一般建议选择经过辐照交联的光伏专用电缆。
经过高能电子束辐照后，电缆绝缘层材料的分子结构由线型转变为三维网状分子结构，耐温等级从非交联的70℃提高到90℃、105℃、125℃、135℃、甚至150℃，比同规格的电缆的载流量提高15-50%，可承受剧烈的温度变化和化学侵蚀，可在户外使用 25 年以上。
在选择直流电缆时，要选择正规厂家有相关认证的产品，以保证长期户外使用。
光伏直流电缆目前用得比较多的是PV1-F1*4的4平方电缆，但随着光伏组件电流的增加和单台逆变器功率的增加，直流电缆的长度也在增加，6平方米的直流电缆的应用也在增加。
根据相关规范，一般建议光伏直流的损耗不能超过2%，我们通过这个标准来设计直流电缆怎么选，PV1-F1*4mm²直流电缆的线阻是4.6mΩ/米，PV6mm²直流电缆的线阻是3.1mΩ/米，
假设直流组件工作电压为600V，2%的压降损耗就是12V，假设组件电流13A，采用4mm²直流电缆，组件最远端离逆变器的距离建议不能超过120米（单串，不含正负极），如果大于这个距离，建议选6mm²直流电缆，但建议组件最远端离逆变器的距离不超过170米。

光伏电缆线损计算

为了降低系统成本，光伏电站的组件和逆变器很少按照1:1的比例配置，而是根据光照条件、项目需要等设计一定的超配。
例如，对于 110KW模块，选用100KW逆变器，按照逆变器交流侧过匹配的1.1倍计算，最大交流输出电流约为158A。
交流电缆可根据逆变器的最大输出电流进行选择。因为无论元器件配置多少，逆变器的交流输入电流永远不会超过逆变器的最大输出电流。

逆变器交流输出参数

常用的光伏系统交流铜电缆有BVR和YJV等多种型号，BVR的意思是铜芯聚氯乙烯绝缘软电线，YJV交联聚乙烯绝缘电力电缆，选型时要注意电缆的电压等级，温度等级，要选择阻燃型的，电缆规格采用芯数，标称截面和电压等级表示：单芯分支电缆规格表示法，1*标称截面，如: 1*25mm 0.6/1kV，表示一根25平方的电缆。

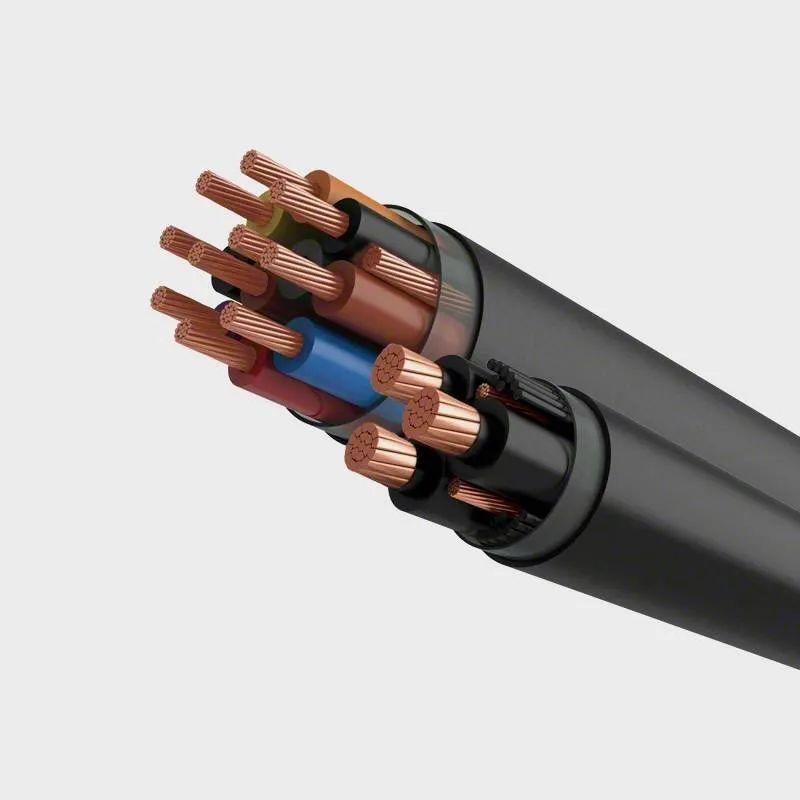

多芯绞合型分支电缆规格表示法，同一回路电缆根数*标称截面，如:3*50+2*25mm 0.6/1KV，表示3根50平方的火线、一根25平方的零线和一根25平方的地线。

单芯电缆与多芯电缆有什么区别？

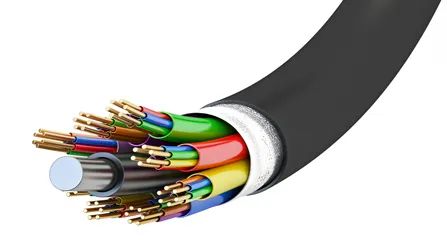

单芯电缆是指一层绝缘层中只有一根导体。多芯电缆是具有多个绝缘芯的电缆。在绝缘性能方面，单芯电缆和多芯电缆都需要符合国家标准。
多芯电缆与单芯电缆的区别在于，单芯电缆的两端直接接地，电缆的金属屏蔽层也可能产生环流，造成损耗；流过三个芯线的电流之和为零，电缆的金属屏蔽层上基本上没有感应电压。
在回路容量方面，单芯电缆和多芯电缆，相同截面，单芯电缆的额定载流量大于三芯电缆；单芯电缆的散热性能大于多芯电缆，在相同负载或短路情况下，单芯电缆的发热量小于多芯电缆， 哪个更安全；
在电缆敷设方面，多芯电缆的敷设更简单方便，电缆有内层和多层双层保护。从电缆头的安装来看，单芯电缆敷设时弯折更容易，但长距离的敷设难度大于多芯电缆。
从电缆头的安装上，单芯电缆头安装起来更容易，分线方便。价格上，多芯电缆比单芯电缆的单价要稍高一些。

光伏系统布线技巧


光伏系统的电路分为直流部分和交流部分。电路的这两个部分需要分别接线。直流部分连接到组件，交流部分连接到电网。

大中型电站的直流电缆较多。为便于日后维护，每根电缆的线号应固定牢固。
将强线和弱线分开。如果有信号线，如485通讯，应分开走线，避免干扰。布线时，要准备好导管和桥架，尽量不要暴露电缆。
当电缆水平和垂直布线时会更好看。穿线管和桥梁尽量不要有电缆接头，因为维修不方便。
在整个光伏系统中，电缆是非常重要的一部分，而且系统的成本越来越高。
在设计电站时，我们需要在保证电站可靠运行的前提下，尽可能地节约系统成本。
因此，光伏系统交直流电缆的设计和选型就显得尤为重要。
另外不合格的电线电缆不仅影响到我们的使用，也直接影响到我们的生命安全，因此我们必须擦亮眼睛，用质量保证来选择高质量的电缆。
